一、概述

校园内通信业务需求大致分为与Internet互联教学、办公信息化、校内信息传输、互联网学校应用，即校园互联网、内部独立运作的安防系统网、安全等级高的多校联网的铃音、考试系统、多媒体教学传播、校园无线办公网，等等。

此校园网络建设按照片光网标准建设，以满足日常教育教学及校内其他通讯管理等要求，这样才能确保信息流通畅通无阻，很好的实现信息化互动。

二、设计需求

本次设计主题为“千兆主干，千兆到桌面的智慧型学校”，从线路敷设，到机房建设，终端及核心接入层都应有较高的设计逻辑和较高的建设性价比。

2.1组网方案

楼宇光纤集联，层级六类网线到终端，层级皮线光缆到桌面。

2.1组网优势

传输速度快，光纤到桌面，对有需求的云办公室，云桌面提供很好的光纤传输介质。

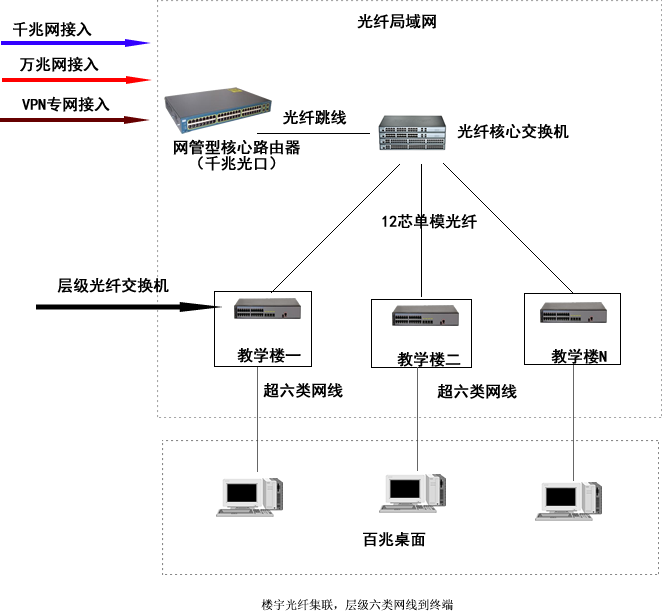

2.3组网图

2.4 系统设计说明

将楼宇光纤布放到位，机房采用1台千兆核心路由器、一台24口光纤交换机。

核心路由器要求：千兆多核出口网关，8个10/100/1000M以太网电口，2个千兆Combo口，1个Console口，2个USB2.0接口。支持SSL、IPSec VPN，Web管理，有线无线一体化智能控制器 (默认含2台AP管理许可,最多可支持32台AP)。须满足400用户的网络环境。同时支持8条外线、负载均衡、丰富的安全功能、行为管控（300多种特征库）、上网行为审计（外接U盘/移动硬盘）、L2TP/IPsec/SSL VPN，多方式认证、wifi增值。

千兆全光口交换机要求：万兆智能路由交换机，20个千兆SFP接口+4个千兆Combo接口+4个万兆SFP+接口；交换容量368G，包转发率168.3Mpps，支持静态路由。

楼宇配线间采用2个光口24口RJ485接口千兆交接机，其参数要求：千兆简单网管接入交换机，24个10/100/1000M电口+2个千兆SFP接口。交换容量96G，包转发率38.7Mpps。支持90-380V宽幅电压，支持端口防雷。支持MAC地址过滤和端口过滤。支持802.1x、RADIUS等安全认证方式。支持CLI/WEB管理。

2.5光纤局域网应用云桌面

云桌面：利用光纤可以将虚拟化服务器统一到学校机房高效利用，校区所有电教室可以利用千兆局域网全接入到学校的云桌面服务器上，方便统一管理，资源充分利用。

2.6光纤局域网应用学校办公云服务

办公云桌面：利用光纤网可以将虚拟化办公服务器，教职工，只需要登陆账号密码就可以在校区随处办公，资料上传下载，替换一人一机高成本、不方便管理，维护难的问题。

三、现场情况与施工设计

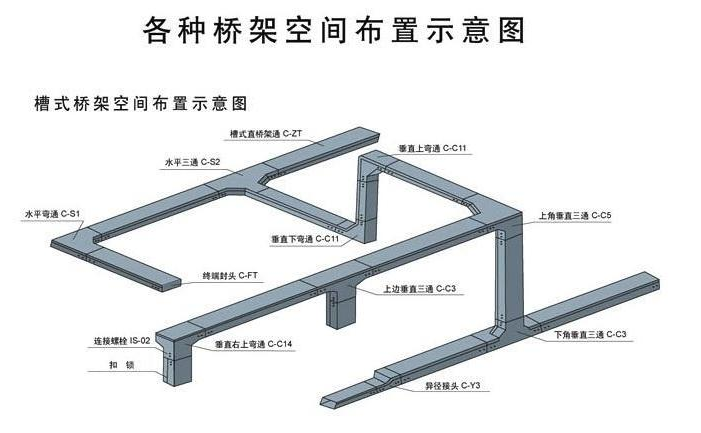

3.1线槽设计

由于现场装修完成，只有强电桥架，根据国家标准及应用标准，强弱电分开的原则，一定要重新走桥架。

桥架设计：在现有装修的条件下及现场环境二次施工会影响到装修。所在采用专业的施工公司非常重要。

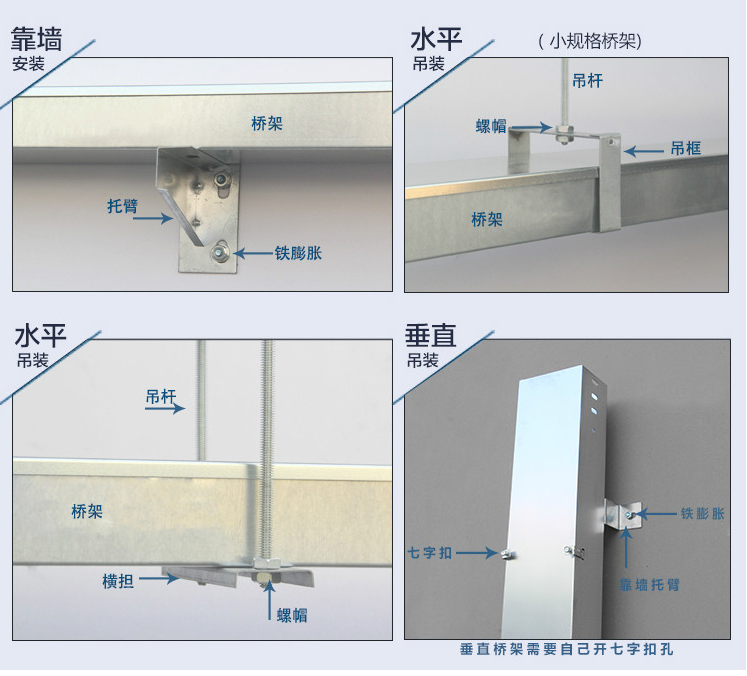

设计建议：与强电并行，墙L形安装支架，采用镀锌桥架与强电桥架颜色一样，弱电井为层级配线间。

3.2配线间设计

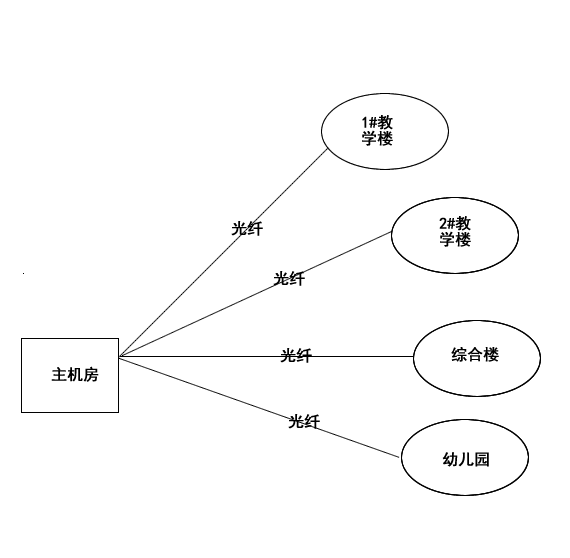

为了更好结构化设计网络及应用，以总机房为主，层级交换接入，传输速度为100/1000M,采用12芯光纤汇聚到总机。

保证了超六类线接入普通接入，又支持皮线光缆接入，达到千兆级桌面。

   3.3主机房设计

3.4机房详细标准

1、防雷：采用2级防雷，地网铺设，防雷设计因地制宜采取防雷措施，接地电阻不能大于建设要求及国家要求。地面采用静电漆、铺设30MM高的静电地板，地板与防雷网连接。

注：因为本次采用的云桌面、去办公、千兆校园网核心在机房对机房的标准建设是必要的。

2、核心机房管理平台：机房为1、2级管理；

1级：为教育信息部门提实时管理，A、了解校园信息使用情况；B、对校园信息化资源动态分配；C、及时掌制隐患管理好设备；D、对智慧校园的整体监控管理。

2级：学校本身管理，因为学校目前没有专业IT部分，监控管理平台系统作为可视化管理，可视化应用可以让学校的电教老师方便、易管理，减少维护成本，提高应用效果。

所以在新建校区（IP广播会议设备、多媒体、安防监控、云桌面、云办公、校区视频会商系统、核心机房设备平台）的机房一定要采用智能化管理方案来减少人工维护不到位，导致设备搁置无法使用等情况。

机房智能化达到效果：校园网高速传输（光千兆）、校与校高速传输（运营商千兆）、学校IT设备使用资源合理化，规范化，高效化、1、2级管理便捷化（学校应用管理、管理部门对资源使用情况进行维护考核管理）。
